Отводы сварные и штампосварные

  • ОСТ 36-21-77
  • ОСТ 34.10.752-97
  • ТУ 102-488-95 (05)
  • ТУ 51-29-81

Описание

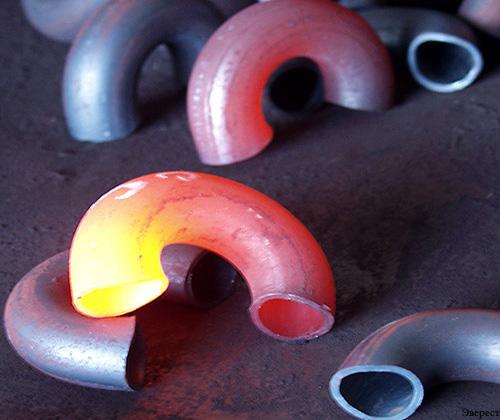

Сварные и штампосварные отводы для герметичных изгибов трубопровода

Применение отводов необходимо в монтаже трубопроводов, поскольку они позволяют плавно изменить направление магистрального потока. После соединения отводов сварных с основной магистралью на этом месте остается шов.

Отводы сварные применяются для монтажа трубопроводной системы, предназначенной для разных задач:

  • монтаж отводов осуществляется на трубопроводах ТЭС;
  • сварные отводы применяются на предприятиях химической и металлургической промышленности;
  • практикуется использование сварного отвода в сетях водоснабжения;
  • отвод сварной используется для транспортировки нефти и газа;
  • используются для создания оборудования, насосов, компрессоров и прочих элементов для прокладки трубопровода.

Отвод сварной секционный – особенности конструкции

Секционный отвод сварной изготавливается из секторов, которые вырезаются из труб или вальцуются из металлического листа. Изготовление сварных отводов осуществляется в соответствии с ОСТ 34.10.752-97 из прочных материалов – низколегированных, а также углеродистых сталей и имеют следующие характеристики:

  • сварные отводы этого вида могут иметь разные углы поворота — 15° и 30°, 45° и 60° или 90°, в зависимости от требований к определенному участку трубопровода;
  • отводы сварные в зависимости от ОСТ, по которому были изготовлены, могут выдерживать давление до 25Атм и температуру до 200°С или до 300°С;
  • отводы сварные могут иметь различный диаметр, в зависимости от определенного ОСТ. В настоящее время выпускаются модели отводов с диаметрами 108-1620 мм, 500-1420 мм, 14 -426 мм.

Отводы штампосварные – особенности конструкции

Для монтажа трубопровода используется не только отвод сварной, но и другие виды конструкций – отводы штампосварные крутоизогнутые, которые часто используются, когда необходимо сменить направление системы трубопровода под углом в 90°, например, обойти угол.

Отводы штампосварные изготавливаются в соответствии с ТУ и применяются для монтажа:

  • линейных трубопроводов;
  • компрессорных установок;
  • насосов и других элементов нефтегазовой промышленности.

Поскольку отводы штампосварные используются на участках с большими нагрузками и должны обеспечивать герметичность и надежность соединений, они обладают высокими техническими характеристиками:

  • диаметр составляет 219-1420мм;
  • выдерживают рабочее давление 100 атмосфер;
  • радиус гиба составляет 1 или 1,5Ду.
